內窺鏡蛇骨激光切割機樣品(激光切割的優勢)-鐳康激光

來源:深圳市鐳康機械設備有限公司發表時間:2022-11-15

在過去的十年中,自然孔經腔內窺鏡手術(NOTES)是由內窺鏡和外科手術合并而來的。NOTES通過使用自然身體孔口作為手術的主要入口,具有避免外部切口和疤痕、減少疼痛和縮短恢復時間的優點。NOTES平臺由一個靈活的中空主體和遠端(頭部)組成,中空主體能夠在人體內部移動,其機械結構以蛇骨為基礎。在遠端穿過自然孔口,穿過胃、陰道、膀胱或結腸的經腔開口,并到達腹膜腔內的目標工作位置后,可以將幾種治療和成像工具穿過NOTES身體的中空導管進行手術。傳統的蛇骨設計存在兩個主要問題。首先,移動被約束為兩個彎曲自由度(DOF)。需要重新調整工具的方向通常需要醫生旋轉整個身體,這是一種笨拙的操作,既妨礙了方便,又導致了不精確的控制。第二,傳統的制造工藝是繁瑣的,因此導致更高的制造成本;彎曲接頭必須首先單獨加工,然后使用旋轉銷逐件組裝在一起。我們?yōu)樯吖翘岢隽艘环N新穎的設計,該設計通過旋轉引入了額外的自由度,并且對機器來說簡單且具有成本效益。修訂后的蛇骨設計特點是由導線控制的旋轉段,醫生可以輕松操縱,以增加控制和方便。此外,由于穿過NOTES身體導管的手術工具也安裝在蛇骨結構上,因此蛇骨設計中的旋轉增加了每個工具的靈活性和操作性。因此,這種進步有可能減少所需工具的數量和NOTES主體的總直徑。最后,閥體被加工成單個元件,因此最大限度地減少了組裝工作量。這種新蛇骨可以使用激光切割機切割加工一件,無需手動組裝,從而節省時間和金錢。

 內窺鏡蛇骨激光切割

激光切割的優勢:

1、不銹鋼蛇骨實現結構旋轉組合之間的幾何向心力斜切加工結構,激光有很好的單色性,激光切割寬度一般在0.02-0.05MM之間,則斜幾何角度完全補償加工線位置產生的間隙;



2.結構之間弧度屈曲過大。這種結構可以有效地保證轉動靈活,還可以防止另一個夾子脫落。



3.選擇方向位數??梢赃x擇4方向2方向。



4.因?yàn)閮?nèi)窺鏡手術的插入需要連續彎曲,所以材料的選擇需要在剛性和靈活性方面更好。一般選擇高Cr和Ni含量的材料,對于這兩種材料,激光切割有良好的加工特性。

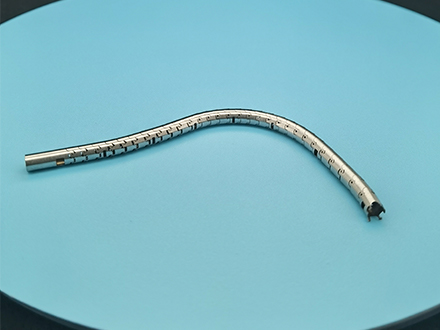

內窺鏡蛇骨激光切割樣品
